高溫高壓噴水試驗機

一、介紹：高溫高壓噴水試驗機又稱為高溫高壓噴水試驗箱，IPX9K高壓噴水試驗箱等多種叫法，高溫高壓噴水試驗箱綜合了IPX5、IPX6、IPX6K、IPX9K等四個等級合為一體，IPX5一組噴頭，IPX6*6K共用一組噴頭，IPX9K一組噴頭，當IPX9K運行高溫高壓噴水測試時，把IPX56*6K噴水口封上。

二、高溫高壓噴水試驗機依照標準要求,采用人工模擬降雨環境來檢驗被測試品的防水能力,其具體要求和合格判定標準應按照DIN40050、GB4208-2008(IEC60529-2001)或產品相關的標準要求。

三、依據的測試標準：
EN 60529、DIN40050-9 、ISO20653
ISO16750-1-2006道路車輛電氣及電子設備的環境條件和試驗(一般規定)
DIN40050-9 外殼防護等級IP代碼
GB4208外殼防護等級；
ISO20653道路車輛-防護等級(IP代碼)-電氣設備對外來物,水和接觸的防護
IEC60529電器外殼保護分類等級（IP）碼；
GMW 3172（2007）車輛環境、可靠性和性能一般要求
VW80106-2008 汽車上電氣和電子部件一般試驗條件
QC/T 417.1（2001）車用電線束插接器第1部分

四、高溫高壓噴水試驗機主要技術參數：
內容積：1728L
內箱有效尺寸：1200x1200x1200（WxDxH）mm
外形空間：1450x1650x2100(WxDxH)mm
整機重量：650㎏
最大功率：15.0KW
使用電源：AC? 380V? 45A? 50HZ

4.1 IPX56、6K主要技術參數：
管徑：6分
噴孔尺寸和噴水流量：1-φ6.3mm（IPX5等級）；12.5±1(L/min) ;
Φ12.5mm（IPX6等級）；100±5(L/min);
φ6.3mm（IPX6K等級）；75±5(L/min)
IPX56噴水壓力：100～150kpa（可調）
IPX6K噴水壓力：1000kpa相當于10公斤（可調）
轉盤：φ600mm共一個。
轉速：3±1R/min
承重：50公斤（按照程序設定旋轉，箱內安裝防水插座，帶電測試時設置左旋轉5圈，右旋轉5圈，防止繞線）304不銹鋼設計制作；
噴水持續時間：3、10、30、9999min（可調）
運行時間控制：1～9999min(可調)
水循環系統，保證水源循環使用
受水面：產品正面
噴水壓力表，可顯示噴水壓力
IP5-6噴水試驗箱噴頭
4.2 IPX9K主要技術參數：
噴淋系統：由意大利高壓高溫水泵、高壓高溫水壓表、高壓高溫電磁閥，高壓高溫液壓管組成。
管徑：6分（304接頭，耐高壓，高壓液壓管）
噴射水溫:85℃±5℃。
噴射水壓:80-100bar（8000-10000kpa）100公斤
噴水流量:14-16L/min
噴水距離:10-15cm
噴水角度和時間:0°、30°、60°、90°,每個角度噴水30秒噴射
轉盤:產品需要放置在5轉/分種轉盤上
噴水煎間隔時間:30s(可設定）
噴水持續時間：1-9999min（可調）
測試水溫：常溫80°（當前值與設定值相等時才會運行）
連接管不銹鋼軟管（定制）

IPX9K高溫高壓噴頭

此外，我司還可以在試驗箱門頂上安裝“設備運行中誤開箱門自動報警”等功能。另外該高溫高壓噴水試驗機運行時應該接蒸餾水進行測試，因為自來水導電率高，水中雜質也較多，長期使用自來水進行測試容易導致后期設備水路堵塞。

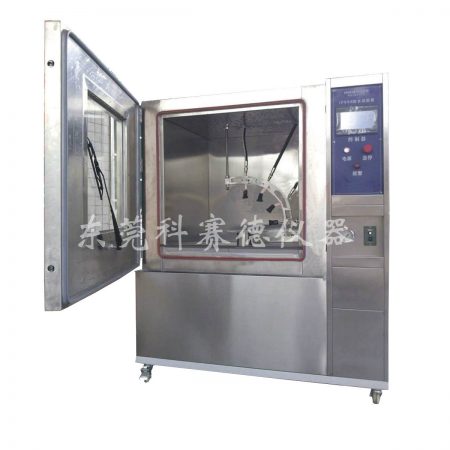

IPX9K高溫高壓噴水試驗機主要用于測試汽車零部件的外殼防水性能是否達到標準要求，通過模擬高溫高壓的蒸汽清洗工藝，對樣品表面進行沖淋試驗。噴淋距離根據樣品大小進行調節，（如樣品尺寸超過250mm，噴水距離為175mm）

該裝置噴水為扇形狀，可使滿足各個角度的噴淋效果。在測試中，通過轉臺的轉動，可使得樣品完全被水沖刷到。通常這種測試過程會比產品的實際使用環境更加嚴酷。IPX9防水試驗箱的標準以及實拍照片如下所示：

IPX9K噴頭

高溫高壓噴水試驗機的設備特點：
1、該裝置主要材料為304不銹鋼材料，內箱為無縫焊接，外壁采用保溫棉增強保溫性能，是整個測試環境更符合實際場景。
2、核心部件：IPX9扇形噴嘴采用不銹鋼材料自主加工，精度誤差為千分之2毫米（可以用微米千分尺測量）。
3、高溫系統通過發熱管加熱，高壓高溫水壓通過耐高溫水泵抽取噴射出（進口耐高溫水泵，使用壽命長久）
4、內置儲水箱，持續循環噴水測試。
5、觸控屏可設置測試時間，標準時間為每個角度30S（用戶可另行自定義設定）。
6、測試完成后，有報警功能，提示操作人員測試完畢。
